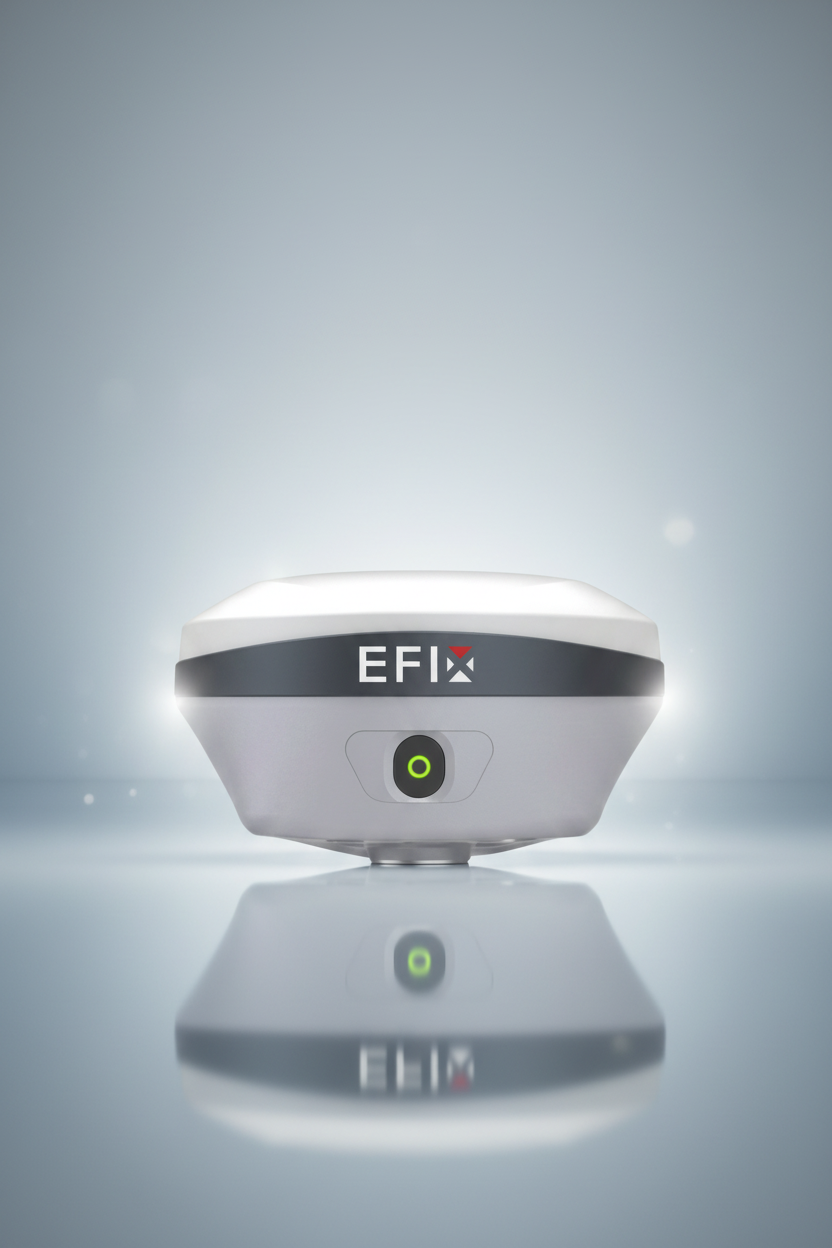

Receptor GNSS RTK Efix F8
Imagem meramente ilustrativa. Nos reservamos no direito a qualquer erro de digitação.
Receptor GNSS RTK EFIX F8
O EFIX F8 é um receptor GNSS RTK com tecnologia Vision IMU-RTK, desenvolvido para topógrafos, engenheiros e profissionais que precisam de precisão, produtividade e flexibilidade em levantamentos, locações e medições em campo.

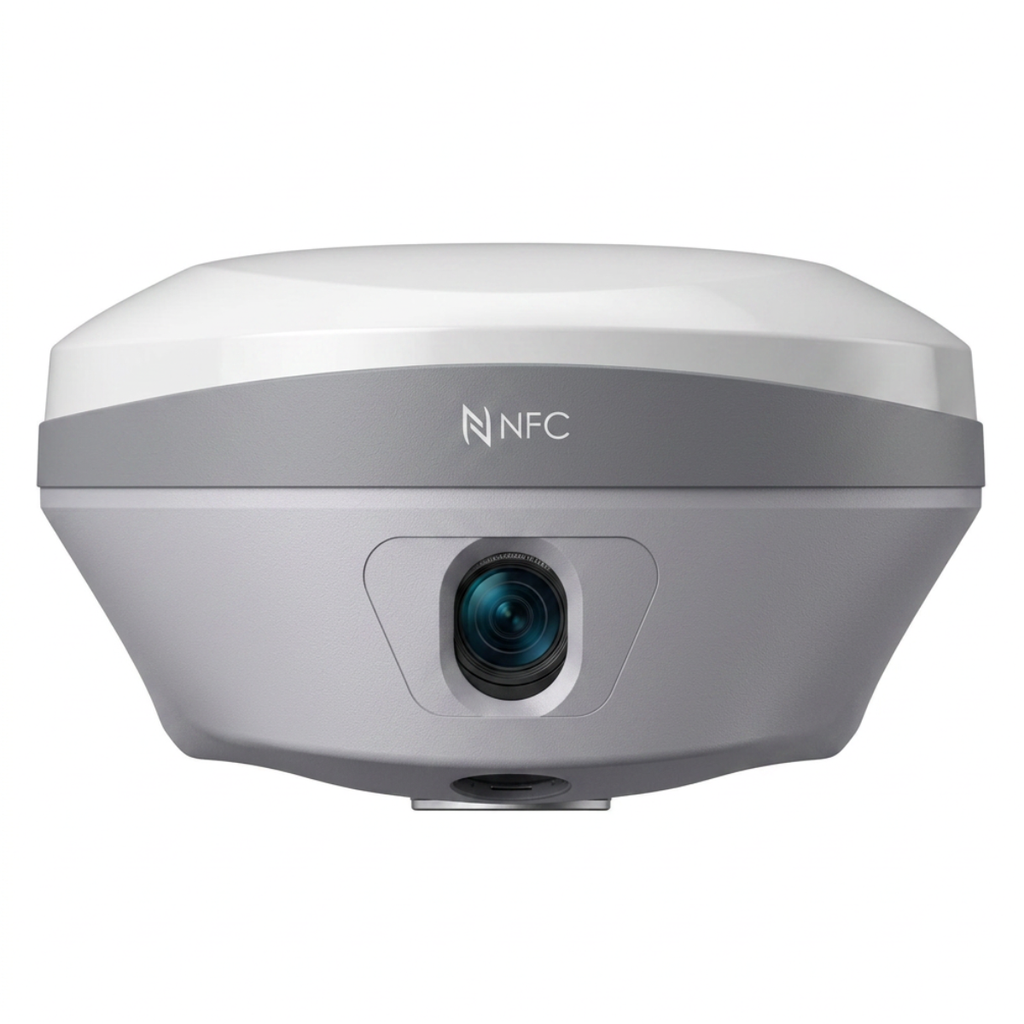

Com 1608 canais GNSS, algoritmo Full-Star, motor RTK avançado, câmera integrada, levantamento com visão, replanteio visual em realidade aumentada e 4D AUTO-IMU, o F8 permite trabalhar com maior eficiência em pontos difíceis de acessar, áreas perigosas, locais obstruídos e terrenos complexos.
Sua IMU com inicialização automática durante o movimento elimina etapas manuais de calibração, mantém a compensação de inclinação durante as operações de campo e proporciona medições estáveis mesmo com o bastão inclinado.
| Parâmetro | Valor |
|---|---|
| GNSS | |
| Canais | 1608 canais |
| GPS | L1C/A, L2C, L2P(Y), L5 |
| GLONASS | L1, L2, L3* |
| Galileo | E1, E5a, E5b, E6* |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b* |
| QZSS | L1C/A, L1C, L2C, L5 |
| NavIC / IRNSS | L5 |
| SBAS | EGNOS L1, L5* |
| Precisão GNSS | |
| RTK em tempo real | Horizontal: 8 mm + 1 ppm RMS / Vertical: 15 mm + 1 ppm RMS |
| Inicialização RTK | < 10 s, confiabilidade > 99,9% |
| PPK | Horizontal: 3 mm + 1 ppm RMS / Vertical: 5 mm + 1 ppm RMS |
| Estático pós-processado | Horizontal: 2,5 mm + 0,5 ppm RMS / Vertical: 5 mm + 0,5 ppm RMS |
| Código diferencial | Horizontal: 0,4 m RMS / Vertical: 0,8 m RMS |
| Autônomo | Horizontal: 1,5 m RMS / Vertical: 2,5 m RMS |
| PPP | Compatível com PPP-B2b e E6B-HAS; H: 10 cm / V: 20 cm |
| Levantamento com visão | Típico de 2 a 4 cm, alcance de 2 a 10 m |
| Replanteio visual | H: 8 mm + 1 ppm RMS / V: 15 mm + 1 ppm RMS |
| Taxa de posicionamento | 1 Hz, 5 Hz e 10 Hz |
| Tempo para primeira posição | Partida fria: < 45 s / Partida quente: < 10 s / Reaquisição: < 1 s |
| Câmera e Vision | |
| Pixels do sensor | 2 MP |
| Campo de visão | 75° |
| Frequência de vídeo | 25 fps |
| Captura de grupos de imagens | Taxa típica de captura de 2 Hz, até 25 Hz; tempo máximo de captura de 60 s; grupo de imagens com aproximadamente 60 MB |
| Sensor IMU | |
| Tipo de IMU | 4D AUTO-IMU |
| Taxa de atualização | 200 Hz |
| Ângulo de inclinação | 0° a 60° |
| Inclinação horizontal adicional do bastão | Geralmente menor que 2,5 cm em 30° |
| Sensor de inclinação | IMU livre de calibração para compensação de inclinação do bastão, imune a perturbações magnéticas |
| Comunicação e dados | |
| Wi-Fi | 802.11 ac, modo ponto de acesso |
| Bluetooth | Versão 4.2 |
| NFC | Sim |
| Portas | 1 porta USB Type-C e 1 porta de antena UHF TNC fêmea |
| Rádio UHF interno | 410–470 MHz, potência de 0,5 W ou 1 W, protocolos EFIX, Transparente, TT450 e Satel* |
| Taxa de enlace UHF | 9.600 bps a 19.200 bps |
| Alcance UHF | 3 km típicos, até 8 km em condições ideais |
| Formatos de dados | RTCM 2.x, RTCM 3.x, CMR, Full Star, RINEX 2.11, RINEX 3.02, NMEA 0183, ECN e RINEX |
| NTRIP | NTRIP Client, NTRIP Caster e RTK Rover |
| Hardware, energia e ambiente | |
| Dimensões | Ø134 mm × 80 mm |
| Peso | 750 g |
| Painel frontal | 1 LED + 1 botão |
| Armazenamento interno | 8 GB de memória de alta velocidade |
| Bateria interna | Bateria de lítio recarregável integrada, 4900 mAh, 7,2 V |
| Autonomia | RTK Rover sem câmera: até 16,5 h / Vision Stakeout ou Vision Survey: até 9,5 h / Base UHF RTK: até 10 h / Estático: até 22 h |
| Entrada de energia externa | 5 V / 2 A |
| Consumo de energia | Típico de 2,2 W, dependendo da configuração do usuário |
| Temperatura de operação | -40 °C a +65 °C |
| Temperatura de armazenamento | -40 °C a +85 °C |
| Umidade | 100%, sem condensação |
| Proteção | IP67, à prova d’água e poeira, protegido contra imersão temporária a 1 m |
| Resistência a impacto | IK08 |
| Queda | Resiste a queda do bastão de 2 metros |
As especificações podem sofrer alterações sem aviso prévio, conforme atualização do fabricante.
A precisão e a confiabilidade dependem de céu aberto, ausência de multicaminhamento, geometria GNSS adequada, condições atmosféricas, número de satélites, rede de correção e boas práticas de operação em campo.
Algumas frequências, serviços e protocolos podem depender de disponibilidade regional, regulamentação local, configuração do equipamento ou atualização futura de firmware.
